Level 1 · 入門

Tecator 肉品 NIR：從光譜到脂肪含量

這一章使用經典 Tecator meat NIR dataset。你的任務是把 240 個肉品樣本的近紅外光譜轉成可解釋的 PCA 圖，並用 PLS regression 預測脂肪含量。

資料矩陣

240 × 100

240 個樣本，每個樣本 100 個波長吸光值。

目標 y

fat %

以濕化學測得的脂肪含量作為 PLS 預測目標。

核心方法

PCA + PLS

PCA 看結構，PLS 做定量預測。

OpenML id 505NIR spectraSNVPLS regression

怎麼執行 · How to run

兩種方式：雲端 Colab（零安裝）或本機 Python

這一章的 Python 全部整理成一個 Jupyter notebook。最推薦用 Google Colab：只要瀏覽器和 Google 帳號就能跑，完全不用安裝任何東西，連手機、平板都能開。

① 雲端執行（建議）

點按鈕在 Google Colab 開啟，選「執行階段 ▸ 全部執行」即可。scikit-learn / pandas / matplotlib 都已預裝，資料自動從線上讀取——零安裝、零下載。

② 本機執行

下載 notebook 與資料，用自己的 Jupyter / VS Code 開。需先安裝一次：pip install numpy pandas scikit-learn scipy matplotlib。

⬇ 下載 Notebook（.ipynb）⬇ 下載資料（tecator.csv）

沒有電腦也沒關係：Colab 在瀏覽器裡執行，手機或平板都能開、能跑，不需安裝任何程式。這就是為什麼建議先用 Colab，而不是一開始就要大家自己裝 Python 或 Orange——把安裝的門檻留到真的需要時再處理。

資料怎麼讀

X 是光譜，y 是成分真值

每一列是一個肉品樣本；每一欄是 850–1050 nm 的吸光值。這種資料很適合入門，因為樣本數不大、光譜乾淨、脂肪含量和 NIR 的 C–H 吸收有明確關係。

欄位	意思	本章用途
`absorbance_1 ... absorbance_100`	NIR 吸光值	輸入矩陣 `X`
`moisture`	水分 %	備用目標
`fat`	脂肪 %	主要預測目標 y
`protein`	蛋白質 %	備用目標

先建立直覺：NIR 光譜不是單一峰對單一成分；脂肪、水分、蛋白質訊號高度重疊，所以需要 PCA / PLS 這類多變量方法。

前處理

SNV：先降低散射與基線差異

肉品樣本的顆粒大小、表面狀態與量測距離會造成散射差異。SNV 會對每一條光譜各自標準化，讓模型更專注於化學差異。

def snv(X):
    """Standard Normal Variate: row-wise scatter correction."""
    mu = X.mean(axis=1, keepdims=True)
    sd = X.std(axis=1, keepdims=True)
    return (X - mu) / sd

SNV 是逐樣本處理，和 autoscaling 逐變數處理不同。入門階段先比較 raw spectra 與 SNV spectra 的 PCA / PLS 結果。

Tecator 原始 NIR 光譜（依脂肪上色） — 前處理前：原始光譜整條上下漂移，基線受散射主導。

SNV 校正後的 NIR 光譜 — 前處理後（SNV）：每條光譜各自標準化，基線對齊、形狀更一致，化學差異更突出。

PCA

先看脂肪含量是否沿主成分呈現梯度

做 PCA 時不使用 fat 當輸入，但可以用 fat 幫 score plot 上色。若樣本沿 PC1 或 PC2 出現由低脂到高脂的連續梯度，代表光譜中的主要變異和成分差異有關。

from sklearn.decomposition import PCA
from sklearn.preprocessing import StandardScaler

Xs = snv(X)
Xp = StandardScaler().fit_transform(Xs)
pca = PCA(n_components=5).fit(Xp)
T = pca.transform(Xp)

圖	你要看什麼
PCA score plot	樣本是否依脂肪含量呈現梯度？是否有 outlier？
PCA loading plot	哪些波長推動 PC1 / PC2？是否可能和 C–H、O–H 吸收有關？
Scree plot	前幾個 PC 解釋多少變異？

PCA scree plot — Scree：前 3 個主成分就解釋幾乎全部變異。

PCA 分數圖，依脂肪上色 — 分數圖（依脂肪上色）：樣本沿主成分由低脂到高脂連續排列。

PCA 負荷量 vs 波長 — 負荷量：~930 nm 的 C–H（脂肪）吸收帶推動主成分。

PLS Regression

用整條 NIR 光譜預測脂肪含量

PLS 會找出同時描述 X 光譜與 y 脂肪含量的 latent variables。它比單波長回歸更適合 NIR，因為 NIR 訊號高度重疊且變數彼此相關。

from sklearn.cross_decomposition import PLSRegression
from sklearn.model_selection import KFold, cross_val_predict
from sklearn.pipeline import Pipeline
from sklearn.metrics import mean_squared_error, r2_score

cv = KFold(n_splits=5, shuffle=True, random_state=42)
model = Pipeline([
    ("scaler", StandardScaler()),
    ("pls", PLSRegression(n_components=6))
])
y_cv = cross_val_predict(model, snv(X), y_fat, cv=cv).ravel()
print("RMSECV", mean_squared_error(y_fat, y_cv, squared=False))
print("R2CV", r2_score(y_fat, y_cv))

RMSECV vs 潛在變量數 — 用交叉驗證挑潛在變量數：誤差在轉折點後不再明顯下降，不是越多越好。

PLS 預測 vs 真實脂肪 — 預測 vs 真實：點緊貼 1:1 對角線，R² / RMSEP 量化模型表現。

PLS 回歸係數 vs 波長 — 回歸係數：模型「看」哪些波長預測脂肪——對應 C–H 吸收帶。

本章完成標準：你應該能產生 raw spectra、SNV spectra、PCA score/loading、PLS measured vs predicted，並用 R² / RMSE 說明模型好壞。

Orange · 不用寫程式

用 Orange Data Mining 拖一遍同樣的流程

不想寫 Python？Orange 是拖拉式（visual programming）工具。這裡把 PCA 與 PLS 拆成兩個獨立工作流程，載入對應的 .tab（target 已設好）即可直接跑。

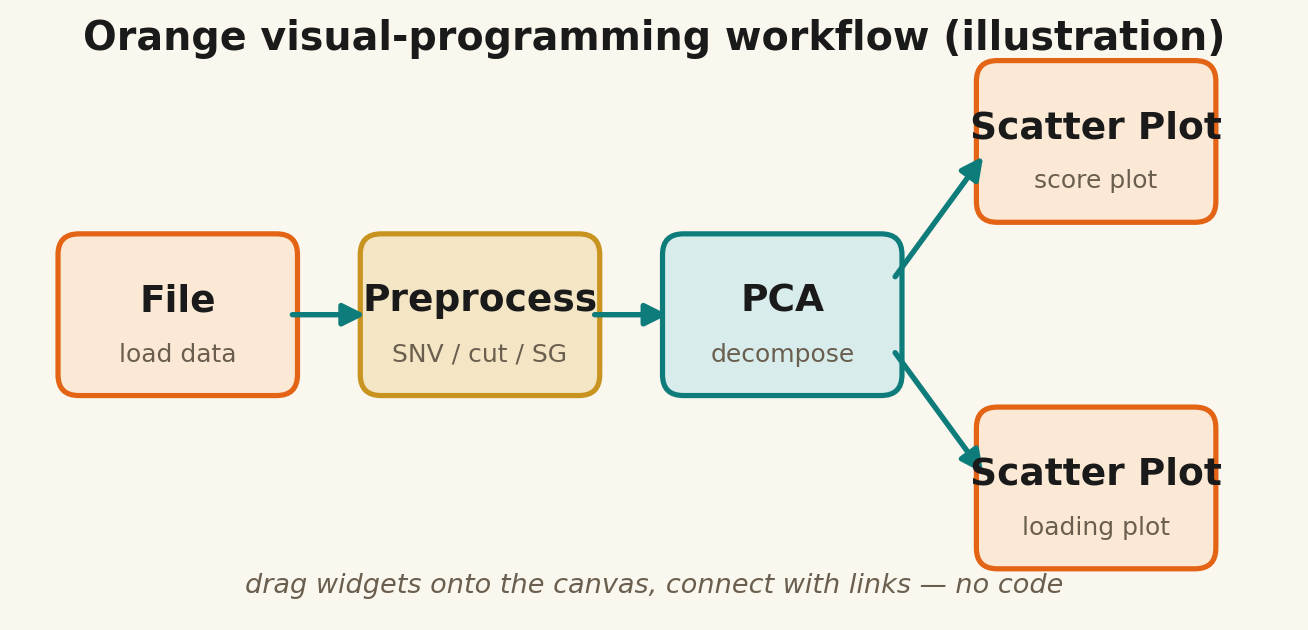

Orange workflow 示意 — Orange 工作流程示意：File 載入資料 → PCA / PLS → 用 Scatter Plot、Test & Score 檢視結果。

① PCA 工作流程

關鍵：Score Plot 接 PCA 的 Data 輸出（保留 target → 可上色）；Components 接 Line Plot 看 loadings。

File（tecator_orange.tab）
→ PCA
  ├ Data ──────▶ Scatter Plot（PC1×PC2, Color=fat）
  └ Components ─▶ Line Plot（loadings vs 波長）

⬇ Tecator PCA（.ows）

② PLS 工作流程

Learner → Test and Score（交叉驗證 R²/RMSE）；Model + Data → Predictions → Scatter（預測 vs 真實）。

File（tecator_orange.tab）
→ PLS
  ├ Learner ▶ Test and Score（R²/RMSE）
  └ Model ──▶ Predictions ▶ Scatter（pred vs fat）

⬇ Tecator PLS（.ows）

⬇ Tecator 資料（.tab）📖 Orange 圖文教學

另一個範例（五種糖 NIR · 對應 JCE 論文）：用近紅外把五種白糖（果糖／葡萄糖／乳糖／麥芽糖／蔗糖）做 PCA 分群與監督式分類。

⬇ 五種糖 PCA（.ows）⬇ 五種糖分類（.ows）⬇ 五種糖資料（.tab）

五種糖 PCA 用到 Orange-Spectroscopy add-on（Options ▸ Add-ons 裝 Spectra widget）。Orange 沒有內建 PLS-DA，分類範例改用分類器＋Confusion Matrix；要真正的 PLS-DA 請用 Python notebook。

注意：Orange 是桌面程式，需要先安裝（orangedatamining.com/download），無法在 Colab 執行。如果你沒有電腦、或安裝有困難，請改用上面「怎麼執行」的 Colab Python notebook，零安裝就能跑出同樣的結果。

下一步

進入食品真偽問題

如果你已經理解 Tecator 的 PCA 與 PLS，下一章會把 NIR 從「成分預測」推進到「食品摻偽鑑別」：咖啡是否摻 barley？摻了多少？
